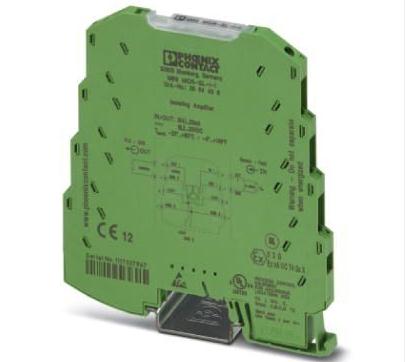

隔离放大器 - MINI MCR-SL-I-I - 2864406
发表时间：2020年07月22日浏览量：
尺寸
| 宽度 | 6.2 mm |
|---|---|
| 高度 | 93.1 mm |
| 深度 | 101.2 mm |
环境条件
| 环境温度（运行） | -20 °C ... 65 °C |
|---|---|
| 环境温度（存放/运输） | -40 °C ... 85 °C |
| 保护等级 | IP20 |
| 抗噪音 | EN 61000-6-2 受到干扰时，那有可能是最小的偏差。 |
输入数据
| 输入数量 | 1 |
|---|---|
| 可配置／可编程 | 否 |
| 电流输入信号 | 0 mA ... 20 mA |
| 4 mA ... 20 mA | |
| 最大输入电流 | 50 mA |
| 输入电流的输入电阻 | 大约 50 Ω |
输出数据
| 输出数量 | 1 |
|---|---|
| 可配置／可编程 | 否 |
| 电流输出信号 | 0 mA ... 20 mA |
| 4 mA ... 20 mA | |
| 最大输出电流 | 28 mA |
| 负载/输出负载电流输出 | < 500 Ω (当20 mA时) |
| 波动 | < 20 mVSS (500 Ω时) |
电源
| 额定供电电压 | 24 V DC |
|---|---|
| 电源电压范围 | 19.2 V DC ... 30 V DC (DIN导轨总线连接器（ME 6,2 TBUS-2 1,5/5-ST-3,81 GN，订货号2869728）可用来桥接电源。可以卡接到符合EN60715标准的35 mm DIN导轨）上) |
| 最大电流耗量 | < 20 mA |
| 功耗 | < 450 mW |
连接数据
| 连接方式 | 螺钉连接 |
|---|---|
| 剥线长度 | 12 mm |
| 螺纹 | M3 |
| 硬导线横截面 | 0.2 mm² ... 2.5 mm² |
| 柔性导线横截面 | 0.2 mm² ... 2.5 mm² |
| 可连接导向横截面 AWG | 26 ... 12 |
概述
| 通道数目 | 1 |
|---|---|
| 最大传输误差 | ≤ 0.1 % (终值的) |
| 最大温度系数 | < 0.01 %/K |
| 温度系数，典型值 | < 0.002 %/K |
| 截止频率（3dB） | 大约 100 Hz |
| 阶跃响应（10-90%） | 大约 3.2 ms |
| 保护电路 | 瞬态保护 |
| 电气隔离 | 符合EN 61010的基础隔离 |
| 过电压等级 | II |
| 污染等级 | 2 |
| 额定绝缘电压 | 50 V AC/DC |
| 测试电压，输入／输出／电源 | 1.5 kV (50Hz，1min) |
| 电磁兼容性 | 符合EMC条例 |
| 发射干扰 | EN 61000-6-4 |
| 抗噪音 | EN 61000-6-2 受到干扰时，那有可能是最小的偏差。 |
| 颜色 | 绿色 |
| 外壳材料 | PBT |
| 安装位置 | 任意 |
| 组装说明 | T型连接器为模块进行桥接供电。可以卡接到符合EN 60715标准的35 mmDIN导轨上。 |
| 铁路车辆的防火保护 (DIN EN 45545-2) R22 | HL 1 - HL 2 |
| 铁路车辆的防火保护 (DIN EN 45545-2) R23 | HL 1 - HL 2 |
| 铁路车辆的防火保护 (DIN EN 45545-2) R24 | HL 1 - HL 2 |
EMC 数据
| 名称 | 电磁RF场 |
|---|---|
| 标准/规程 | EN 61000-4-3 |
| 测量范围最终值的典型偏差 | 10 % |
| 名称 | 快速瞬变（脉冲串） |
| 标准/规程 | EN 61000-4-4 |
| 测量范围最终值的典型偏差 | 10 % |
| 名称 | 传导干扰 |
| 标准/规程 | EN 61000-4-6 |
| 测量范围最终值的典型偏差 | 10 % |
标准和规范
| 电磁兼容性 | 符合EMC条例 |
|---|---|
| 发射干扰 | EN 61000-6-4 |
| 连接符合标准 | CUL |
| 名称 | 电磁RF场 |
| 标准/规程 | EN 61000-4-3 |
| EN 61000-4-4 | |
| 名称 | 传导干扰 |
| 标准/规程 | EN 61000-4-6 |
| 电气隔离 | 符合EN 61010的基础隔离 |
| 符合性 | 符合 CE 标准 |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL，美国／加拿大 | UL 508认证 |
| Class I, Div. 2, Groups A, B, C, D T5 | |
| GL | GL EMC 2 D |
一致性/认证
| 名称 | CE |
|---|---|
| 标识 | CE合规 |
| 名称 | ATEX |
| 标识 | II 3 G Ex nA IIC T4 Gc X |
| 名称 | UL，美国/加拿大 |
| 标识 | UL 508 Recognized |
| Class I, Div. 2, Groups A, B, C, D T5 | |
| 名称 | GL |
| 标识 | GL EMC 2 D |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | 环保使用期限 = 50 |
| 更多有害物质的详情，请参考“下载区”内的“制造商声明” |
